Implementación y Automatización bajo IEC 61850

Transformamos sus subestaciones en entornos digitales interoperables, seguros y preparados para el futuro.

La modernización del sector energético exige abandonar los sistemas propietarios y el cableado de cobre para adoptar arquitecturas de comunicación estandarizadas. Nuestro equipo de ingeniería está especializado en la implementación integral de la norma IEC 61850, cubriendo todas las etapas del ciclo de vida de su proyecto de automatización, desde la especificación funcional hasta las pruebas de aceptación y puesta en servicio (FAT/SAT)

Pruebas, Verificación y Ciberseguridad

  • Pruebas de Aceptación en Fábrica (FAT) y Sitio (SAT): Ejecutamos protocolos de prueba rigurosos utilizando herramientas de simulación en tiempo real y maletas de inyección para validar el rendimiento de la protección y la lógica de automatización .

Consultoría, Especificación e Ingeniería

Nos encargamos de sentar las bases normativas de su proyecto. Traducimos sus necesidades de negocio en especificaciones técnicas detalladas, garantizando la independencia del fabricante y la interoperabilidad .

  • Definición de perfiles de comunicación: Creamos y verificamos perfiles según el estándar para asegurar que todos los equipos hablen el mismo idioma .

  • Modelado de señales y datos: Estructuramos la lógica de sus funciones de protección y control bajo el modelo de datos orientado a objetos de IEC 61850 .

  • Estandarización de subestaciones digitales: Diseñamos arquitecturas de red (bus de estación y bus de proceso) considerando topología física, redundancia (PRP/HSR) y escalabilidad futura

  • Verificación de interoperabilidad y conformidad: Validamos que sus dispositivos cumplan estrictamente con el estándar para eliminar riesgos de integración .

  • Reforzamiento de Ciberseguridad: Aplicamos estándares como IEC 62351 para la autenticación de dispositivos, control de acceso y monitoreo de tráfico de red, protegiendo su infraestructura crítica contra amenazas

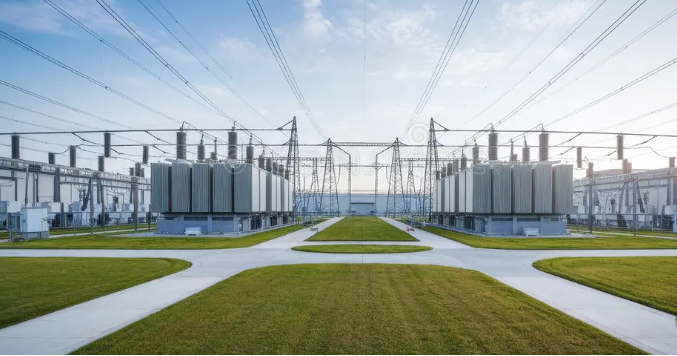

Subestaciones Digitales

Integración de Sistemas y Configuración de IEDs

Hacemos realidad la interoperabilidad entre equipos de diferentes fabricantes. Gestionamos la configuración de Dispositivos Electrónicos Inteligentes (IEDs) para una integración perfecta .

  • Ingeniería con SCL (Substation Configuration Language): Definimos el proceso de ingeniería y gestionamos archivos SCD y CID para garantizar una base de datos unificada del sistema .

  • Configuración avanzada de IEDs: Programamos lógicas de control complejas como esquemas de transferencia automática (ATS), interlockings y esquemas de protección de barras distribuidas/centralizadas .



Servicios de Comunicación y Redes de Datos

Implementamos los tres pilares de comunicación de la norma en su infraestructura de red :

  • MMS (Manufacturing Message Specification): Configuramos la comunicación vertical cliente-servidor entre IEDs y SCADA. Esto incluye la generación de informes no solicitados (Buffered/Unbuffered Reporting) para optimizar el ancho de banda y la velocidad de respuesta del centro de control .

  • GOOSE (Generic Object Oriented Substation Event): Desplegamos mensajería horizontal de alta velocidad para señales críticas como disparos, bloqueos y enclavamientos, eliminando el cableado físico de cobre y permitiendo Routable-GOOSE (R-GOOSE) para comunicaciones entre subestaciones .

  • Sampled Values (SV): Implementamos el bus de proceso para la transmisión digital de valores de corriente y tensión (IEC 61850-9-2) desde merging units hasta los relés de protección, permitiendo una adquisición de datos precisa y reduciendo el hardware de campo

Soporte a la Operación y Monitoreo

Nuestro servicio no termina en la puesta en marcha. Ofrecemos herramientas para mantener la visibilidad y el control del sistema a lo largo del tiempo.

  • Supervisión del bus de proceso: Adquirimos y registramos eventos de tiempo real con la marca de tiempo nativa del dispositivo de protección, permitiendo una reconstrucción precisa de incidencias y faltas en la red .

  • Transferencia de archivos COMTRADE: Facilitamos la recuperación y análisis de registros de falla para un diagnóstico post-mortem eficiente .

Nuestro Compromiso: Cerramos la brecha entre el estándar teórico y la operación real, entregando documentación completa, ingeniería de detalle y un sistema validado que garantiza la máxima disponibilidad de su red energética
